產品介紹

  具有破碎力大、效率高、處理量高、動作成本低、調整方便、使用經濟等特點。由于零件選材與結構設計合理，故使用壽命長，而破碎產品的粒度均勻，減少了循環負荷，在中、大規格破碎機中，采用了液壓清腔系統，減少了停機時間，且每種規格的破碎機腔型多，用戶可根據不同的需要，選擇不同的腔型，以更好的適應用戶需要。本機密封采用潤滑脂密封，避免了給水及排水系統易堵塞的弊病及水油易混合的缺陷，彈簧保險系統是過載保護裝置，可合異物、鐵塊通過破碎腔而不危害破碎機。本機分為標準型和短頭型，一般而言，標準型給料粒度大，排料粒度也較粗，短頭型的破碎錐較陡，給料粒度小，有利于生產細粒J的物料，故標準型一般用于粗、中碎，短頭型用于中、細碎。

工作原理

   圓錐破碎機工作時，電動機的旋轉通過皮帶輪或聯軸器、 圓錐破碎機 傳動軸和 圓錐破碎機 圓錐部在偏心 套的迫動下繞一周固定點作旋擺運動。從而使破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷受到?jīng)_擊，擠壓和彎曲作用而實現礦石的破碎。電動機通過傘齒輪驅動偏心套轉動，使破碎錐作旋擺運動。破碎錐時而靠近又時而離開固定錐，完成破碎和排料。支撐套與架體連接處靠彈簧壓緊，當破碎機內落入金屬塊等不可破碎物體時，彈簧即產生壓縮變形，排出異物，實現保險，防止機器損壞。
圓錐破碎機在不可破異物通過破碎腔或因某種原因機器c載時，圓錐破碎機彈簧保險系統實現保險， 圓錐破碎機 排礦口增大。異物從 圓錐破碎機 破碎腔排出，如異物卡在排礦石可使用清腔系統，使排礦繼續增大，使異物排出 圓錐破碎機 破碎腔。圓錐破碎機 在彈簧的作用下，排礦口自動復位， 圓錐破碎機 機器恢復正常工作。破碎腔表面鋪有耐磨高錳鋼襯板。排礦口大小采用液壓或手動進行調整。

結構組成

   破碎機結構由架體、調整裝置、調整套、破碎錐、傳動和偏心套等主要部分及電氣、潤滑等輔助部分組成。
   圓錐破碎機性能特點：在不可破異物通過破碎腔或因某種原因機器c載時，圓錐破碎機彈簧保險系統實現保險，圓錐破碎機排礦石增大。異物從圓錐破碎機破碎腔排出，如異物卡在排礦口使用清腔系統，使排礦繼續增大，使異物排出圓錐破碎機破碎腔。圓錐破碎機在彈簧的作用下，排礦口自動復位，圓錐破碎機機器恢復正常工作。圓錐破碎機系列破碎機分粗碎圓錐破碎機、中碎圓錐破碎機和細碎圓錐破碎機三種，可根據用戶不同需求選購。

結構特點

1. 本機結構緊湊，生產效率高，采用碗形軸承具有較高的精度儲備，并采用集中稀油潤滑系統，當需要調整排料口大小時可啟動液壓站通過推動缸進行調整，當不能破碎物料進入破碎腔時，彈簧安全裝置能保護設備不受破壞。

2. 本機采用潤滑脂密封方式，可避免因操作不當引起水油混合的現象，當密封件磨損，由于彈簧的作用，可自動補償，仍然使密封件附合，繼續起到密封功能，當密封件磨損約為1/4-1/3原厚度時，就b須調換密封件

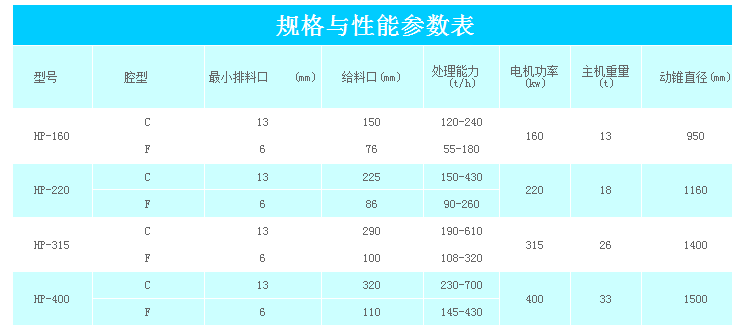

技術參數

注：生產能力與破碎物料的物理性能、給料方式、進料粒度及組成等工況有關。
液壓圓錐破碎機注意事項：
液壓圓錐破碎機的生產能力表可作為正常發揮HP系列破碎機生產能力的參照。破碎機是生產線中的一個組成部分。因此它的性能受給料機、皮帶機、振動篩、電動機、傳動部件及料倉是否正確選擇和操作影響。
所以使用時注意以下因素可提高液壓圓錐破碎機的生產能力和性能。
●針對所破碎的物料正確的選擇破碎腔；
●給料粒度配比適當；
●在破碎腔360度范圍內給料分布均勻；
●自動控制裝置；
●破碎機排料區通暢；
●輸送帶的規格與破碎機的**大處理能力相適應；
●適當?shù)倪x擇預先篩分和閉路篩分的篩子規格；
以下因素會降低液壓圓錐破碎機的生產能力
●給料中小于排料口的細料c過破碎機生產能力的10%；
●給料中含有粘性物料；
●缺少給料控制；
●沿破碎腔周圍的給料分布不均勻；
●未使用推薦的功率；
●系統篩分能力不足；
●破碎機排料區不通暢；
●物料過硬或過于堅韌。
